Açıklama

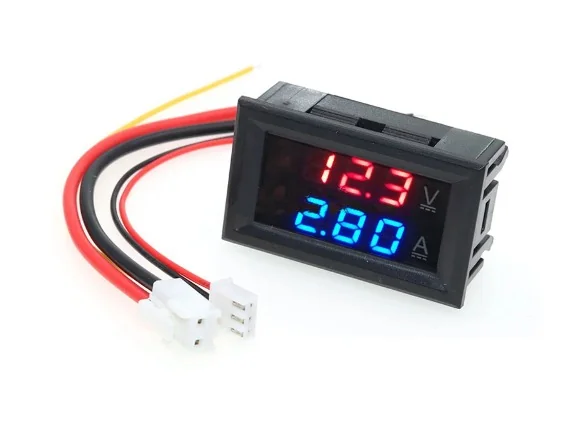

⚙️ Teknik Spesifikasyonlar ve Çift Ekran:Bu kompakt panel metre, DC gerilim ve akımı aynı anda izlemenizi sağlayan profesyonel bir ölçüm cihazıdır. 0.28 inç büyüklüğündeki çift satırlı LED ekranı; Voltajı Kırmızı, Akımı ise Mavi renkte gösterir.
Voltaj Ölçüm Aralığı: DC 0.0V – 100V (±%0.1 Hata Payı)
Akım Ölçüm Aralığı: DC 0 – 10A (±%1 Hata Payı)
Yenileme Hızı: Yaklaşık 300ms/sefer
🔌 Besleme ve Çalışma Prensibi:Cihazın ekranının çalışması için DC 4V ile 30V arasında harici bir besleme gerilimine ihtiyacı vardır (İnce Kırmızı ve İnce Siyah kablo).
Eğer ölçülen kaynak 30V’un altındaysa, ölçüm ucu ile besleme ucu birleştirilip tek kaynaktan beslenebilir.
Ölçülen kaynak 30V ile 100V arasındaysa, cihaza mutlaka 4-30V arası bağımsız bir enerji verilmelidir, aksi takdirde cihaz yanar.
🛠️ Şant ve Bağlantı Yapısı (10A Model):Bu ürün 10A versiyonudur ve akım ölçümü için gerekli olan şant direnci (Shunt) cihazın devresi üzerine dahili olarak entegre edilmiştir. Harici bir şant bloğuna ihtiyaç duymaz.

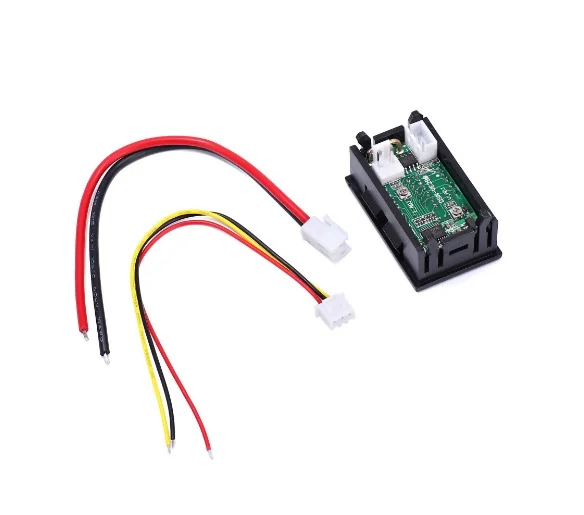

Kablo Bağlantısı:
Kalın Kırmızı/Siyah: Akım ölçümü içindir, yüke seri bağlanır. (Kalın Siyah: Güç kaynağı eksisine, Kalın Kırmızı: Yükün eksisine).
İnce Sarı: Voltaj ölçüm ucudur (Ölçülecek kaynağın artısına).
📏 Boyutlar ve Montaj:Standart panel montajına uygundur.
Dış Boyutlar: 48mm x 29mm x 22mm
Montaj Deliği: 46mm x 27mm
Çalışma Sıcaklığı: -10°C ile 65°C arası.
📦 Paket İçeriği:Bu ürün adet bazında satılmaktadır. Sepete eklediğiniz her 1 adet sipariş için, antistatik ambalaj içerisinde 1 adet Dijital Voltmetre Ampermetre (10A) ve Bağlantı Kabloları gönderimi sağlanır.
