4S 40A Balanslı BMS Devresi – 16.8V Matkap Uyumlu Lityum Batarya Kart

$2,78 +KDV

Matkap ve Motorlu Aletler İçin: Kart üzerindeki 10 adet güçlü MOSFET ve özel devre tasarımı sayesinde 40 Amper sürekli deşarj akımı sağlar; yüksek tork gerektiren şarjlı matkap ve vidalama aletlerinde bayılma yapmaz.
Balans (Dengeleme) Özelliği: Kartın üst kısmında yer alan “430” kodlu dirençler, şarj esnasında hücre voltajlarını eşitleyerek batarya grubunun dengeli dolmasını sağlar.
Model Bilgisi: Kart üzerinde HW-293 model kodu bulunur; 4S (4 seri) lityum iyon sistemler için endüstri standardı bir karttır.
Kolay Bağlantı: Şarj cihazı ve yük (motor) aynı noktalara bağlanır; bağlantı şemasında “Connect charge & Connect load” noktaları ortaktır, bu da kurulumu basitleştirir.
Voltaj Aralığı: 0V, 4.2V, 8.4V, 12.6V ve 16.8V lehim padleri kartın kenarlarında geniş bir şekilde yer alır, montajı kolaydır.

Açıklama

⚙️ Teknik Spesifikasyonlar ve Balans Özelliği:Bu ürün, 4 seri (4S) konfigürasyonundaki 3.7V nominal, 16.8V tam şarj voltajlı Lityum İyon piller (18650, 26650 vb.) için tasarlanmış **”Dengeli/Eşitleme Versiyonu”**dur. Kart boyutları 46mm x 60mm x 3.4mm olup, dahili dengeleme devresi sayesinde şarj esnasında hücre voltajlarını eşitler. Bu özellik, batarya paketinin performansını artırır ancak pillerin kimyasal yapısını düzeltmez; bu nedenle kapasite ve iç direnç değerleri birbirine çok yakın (eşlenmiş) piller kullanılmalıdır.

🔋 Akım Kapasitesi ve Matkap Uyumluluğu:Devre, 40A sürekli deşarj akımı (uygun soğutma ile) ve 20A sürekli şarj akımı kapasitesine sahiptir.

Matkap Desteği: Başlangıç (demeraj) akımı 80A’in altında ve gücü 135W’ın altında olan elektrikli matkaplar ve motorlu el aletleri için uygundur.

⚠️ Kritik Pil Seçimi (High Drain) Uyarısı:Bir matkabı veya yüksek akımlı motoru başarıyla çalıştırabilmek için sadece BMS yeterli değildir; kullanılan pillerin gücü çok önemlidir.

Gereklilik: En az 4 adet 15C-20C deşarj oranına sahip güç pili veya 8 adet 10C-15C güç pili gereklidir.
Uyarı: Standart laptop çıkması veya düşük akımlı sıradan 18650 piller ile matkap ÇALIŞMAZ.

🛠️ Fırçalı Motorlar İçin Önemli İpucu:Fırçalı motor (Brush Motor) kullanan cihazlarda, motorun ürettiği ters tepe voltajının BMS üzerindeki MOS tüplerini bozmasını engellemek için; motorun (+) ve (-) uçlarına paralel olarak 25V üzeri voltaj dayanımlı, 10uF-100uF arası kapasiteye sahip kutupsuz (non-polar) bir kondansatör lehimlenmesi tavsiye edilir.

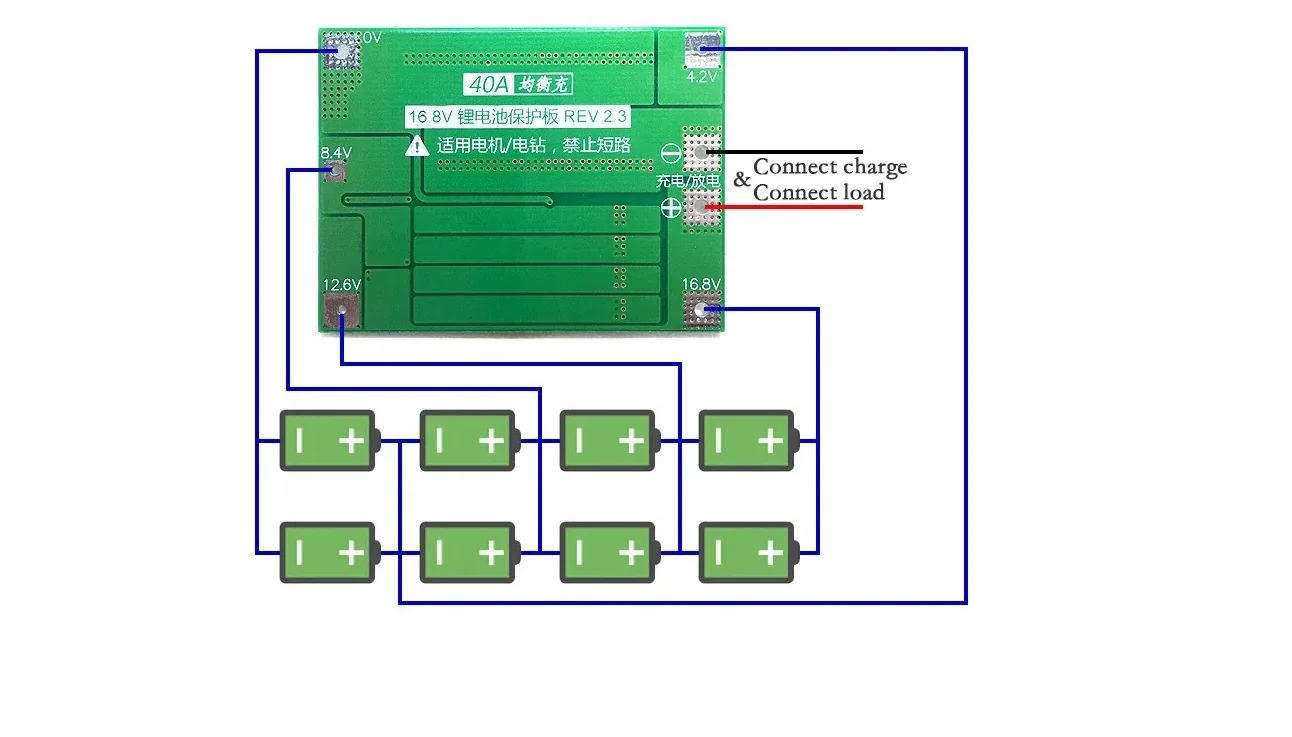

⚠️ Bağlantı ve Montaj Talimatları:Bağlantı şeması: 0V (B-), 4.2V (B1), 8.4V (B2), 12.6V (B3) ve 16.8V (B+) sırasına kesinlikle uyulmalıdır. Kasıtlı kısa devre yapılmamalıdır. Soğutma ortamı kötüyse yük akımı düşürülmelidir.

📦 Paket İçeriği:Bu ürün adet bazında satılmaktadır. Sepete eklediğiniz her 1 adet sipariş için, antistatik koruyucu ambalaj içerisinde 1 adet 4S 40A Balanslı BMS Devresi gönderimi sağlanır.
