⚙️ Teknik Spesifikasyonlar ve Balans Fonksiyonu:HW-544 model kodlu bu endüstriyel tip koruma kartı, 3 seri (3S) konfigürasyonundaki 3.7V/4.2V Lityum İyon piller için tasarlanmış, 60A gibi çok yüksek bir deşarj kapasitesine sahip, balanslı (dengeli şarj özellikli) bir BMS modülüdür. Balans özelliği, şarj esnasında hücre voltajlarını eşitleyerek batarya paketinin performansını maksimize eder. Şarj giriş voltajı DC 12.6V ile 14V aralığında olabilir.
🔋 Akım Kapasitesi ve Isı Yönetimi:Devre, uygun soğutma koşulları sağlandığında maksimum 60A sürekli deşarj akımını destekler. Ancak pasif soğutmanın yetersiz olduğu kapalı kutu uygulamalarında, modülün aşırı ısınmasını önlemek için yük akımı limitlerin altında tutulmalıdır. Sürekli şarj akımı maksimum 10A ile sınırlandırılmıştır. 41mm x 62mm x 3.4mm boyutlarındaki kart, yüksek akım yollarına sahip geniş bir PCB tasarımına sahiptir.
⚠️ Kritik Pil Seçimi ve C Değeri Uyarısı:Bu modülün vadettiği 60A gücü alabilmek için sadece BMS’in güçlü olması yetmez, kullanılan pillerin de “High Drain” (Yüksek Akım) verebilen piller olması zorunludur.
Matkap Kullanımı İçin: En az 10C-20C deşarj oranına sahip güç pilleri kullanılmalıdır.
Motosiklet Marş Desteği İçin: Çok daha yüksek akım gerekir. 6 adet 15C-20C pil veya 12 adet 10C-15C pil paralel/seri kombinasyonu önerilir.
Önerilen Pil Modelleri: Sony VTC4, VTC5A, VTC6 vb. Standart laptop pilleri ile bu devre verimli çalışmaz ve piller aşırı ısınır.
🧮 Güç Hesabı Örneği:60A akımı karşılamak için pil konfigürasyonu doğru yapılmalıdır. Örneğin; 2000mAh kapasiteli ve 10C deşarj değerli bir pil tek başına 20A verebilir (2Ah x 10C = 20A). 60A kapasiteye ulaşmak için bu pillerden 3 tanesinin paralel bağlanması (3P) ve bu bloklardan 3 adet seri yapılması (3S3P) gerekir.

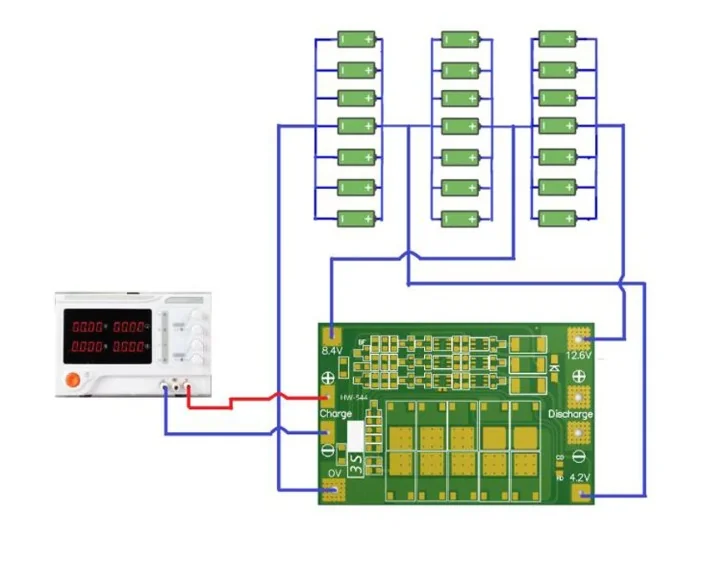

🛠️ Montaj ve Bağlantı Talimatları:Bağlantı şeması: 0V (B-), 4.2V (B1), 8.4V (B2) ve 12.6V (B+) sıralamasına kesinlikle uyulmalıdır. Kaynak/Lehimleme sırasında kart üzerindeki bileşenlere (direnç, mosfet vb.) kısa devre yaptırılmamalıdır. Motosiklet uygulamalarında şarj ve voltaj dengeleyici (regülatör) devresinin ayrıca bulunması gerekir, BMS tek başına şarjı regüle etmez.
📦 Paket İçeriği ve Satış Formatı:Bu ürün adet bazında satılmaktadır. Sepete eklediğiniz her 1 adet sipariş için, antistatik koruyucu ambalaj içerisinde 1 adet 3S 60A Balanslı BMS Devresi (HW-544) gönderimi sağlanır.
