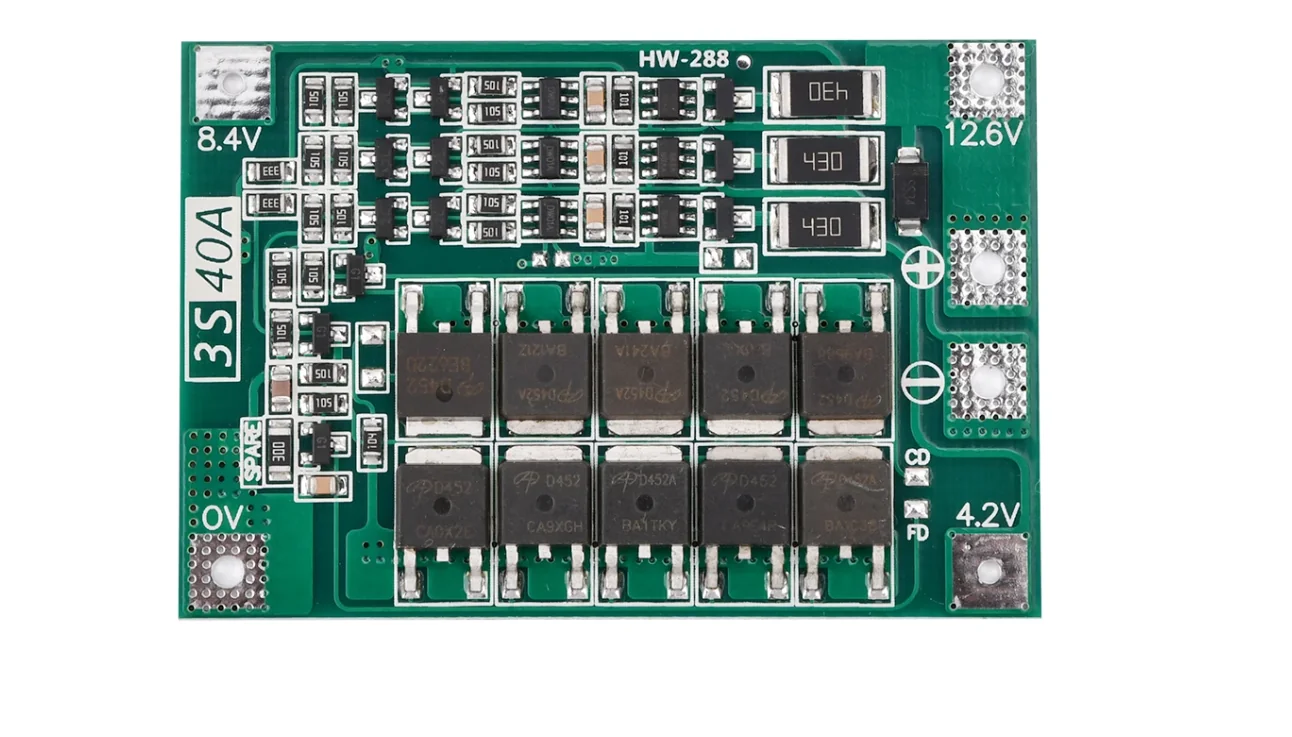

⚙️ Teknik Spesifikasyonlar ve Balans Özelliği:HW-288 model kodlu bu devre, 3 seri (3S) konfigürasyonundaki 3.7V nominal, 4.2V tam şarj voltajlı Lityum İyon piller (18650, 26650 vb.) için tasarlanmış profesyonel bir koruma kartıdır. Ürünün en belirgin özelliği “Dengeli Şarj” (Balanced Charging) fonksiyonuna sahip olmasıdır. Bu özellik sayesinde, seri bağlı pillerin voltajlarını şarj esnasında eşitler, batarya grubunun ömrünü uzatır ve kapasite kaybını önler. Şarj voltajı aralığı 12.6V ile 13.6V arasındadır.
🔋 Akım Kapasitesi ve Soğutma:Devre, maksimum 40A sürekli deşarj akımı sağlayacak şekilde güçlü bir MOSFET dizilimine sahiptir. Bu yüksek akım kapasitesi, özellikle motorlu cihazların ihtiyaç duyduğu gücü karşılar. Şarj akımı (Continuous Charge Current) maksimum 20A seviyesindedir. Üretici notu olarak; ortamın soğutma koşulları zayıf ise veya devre kapalı bir kutuda hava almadan çalışacaksa, yük akımının limitlerin altında tutulması veya ek soğutucu (heatsink) kullanılması tavsiye edilir.
🛠️ Kullanım Alanları (Matkap Modifikasyonu):Yüksek demeraj (kalkış) akımı gerektiren 170W güce kadar olan elektrikli matkaplar, vidalama aletleri ve yüksek torklu DC motor uygulamaları için idealdir. Ni-Cd pilden Li-ion pile dönüşüm projelerinde (Revizyon) en sık kullanılan, kendini kanıtlamış bir karttır. Düşük ısı üretimi ve 41mm x 61mm x 4mm boyutlarındaki yapısı ile batarya kutularına entegrasyonu kolaydır.
⚠️ Önemli Teknik Uyarılar ve Montaj:Bağlantı şeması: 0V (B-), 4.2V (B1), 8.4V (B2) ve 12.6V (B+) sıralamasına harfiyen uyulmalıdır. Yanlış bağlantı devreyi yakabilir. Matkap uygulamalarında, kullanılan pillerin yüksek akım (High Drain – 10C/15C) verebilen piller olması şarttır; standart laptop pilleri ile matkap çalıştırılamaz. Balanslı şarjın aktif olması için pillerin iç direnç ve kapasitelerinin birbirine çok yakın olması gerekmektedir.
📦 Paket İçeriği ve Satış Formatı:Bu ürün adet bazında satılmaktadır. Sepete eklediğiniz her 1 adet sipariş için, antistatik koruyucu ambalaj içerisinde 1 adet 3S 40A Balanslı BMS Devresi (HW-288) gönderimi sağlanır.
