Açıklama

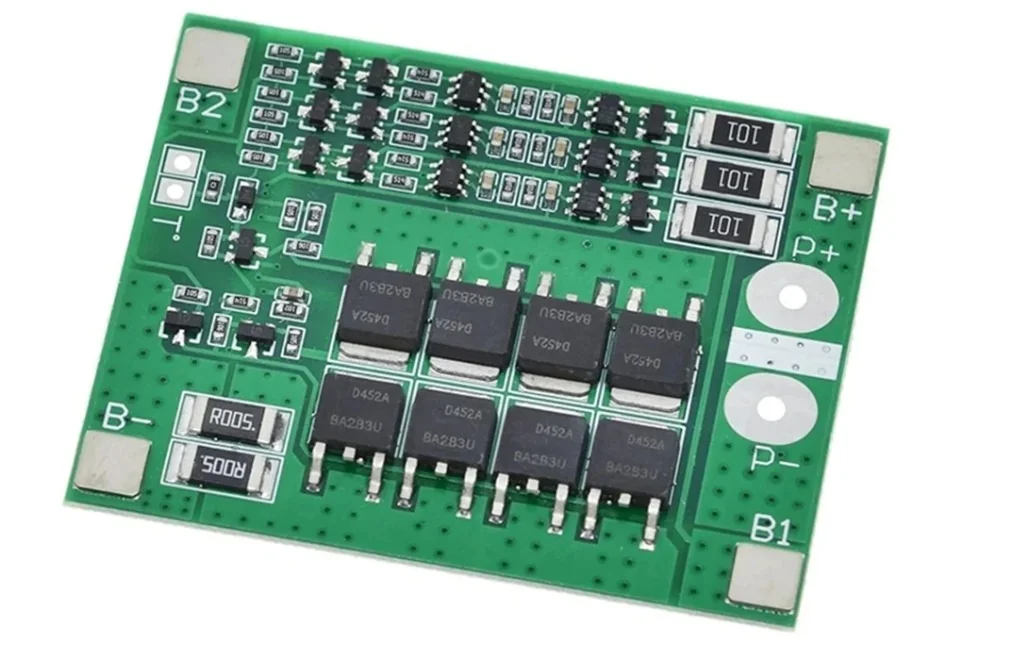

⚙️ Teknik Spesifikasyonlar ve Balans Fonksiyonu:Bu profesyonel BMS modülü, 3 seri (3S) konfigürasyonundaki 18650/26650 Lityum İyon piller için geliştirilmiş, Voltaj Dengeleme (Balance) özelliğine sahip bir koruma kartıdır. Yüksek hassasiyetli voltaj algılama devresi; şarj sırasında hücrelerin voltajını 4.25V-4.35V (±0.05V) aralığında izler ve hücreler arası voltaj farklarını minimize ederek (Ekolayzer görevi görerek) bataryanın ömrünü uzatır. Aşırı deşarj durumunda 2.3V-3.0V altına düşüldüğünde çıkışı keser.
🔋 Akım Kapasitesi ve Gelişmiş MOSFET Kontrolü:Devre, şarj ve deşarj işlemlerini optimize eden son teknoloji MOSFET kontrol ünitesine sahiptir. Sürekli çalışma akımı 0-25A aralığında olup, motor kalkışları gibi anlık yüklenmelerde 35A-40A Tepe (Peak) akımına kadar tolerans gösterir. Dahili üç seviyeli aşırı akım algılama devresi; anlık aşırı yükleri ve kısa devre risklerini milisaniyeler içinde analiz ederek sistemi korumaya alır.
🛠️ Kullanım Alanları ve Kendini Kurtarma (Recovery):56mm x 45mm x 5mm boyutlarındaki geniş yüzeyli PCB tasarımı, ısı dağılımını kolaylaştırır. Yüksek akım kapasitesi sayesinde; şarjlı matkap bataryaları, elektrikli el aletleri, yüksek güçlü LED projektörler ve 12V DC motor sürücüleri için idealdir. Kısa devre koruması “Gecikmeli Kendini Kurtarma” (Delayed Self-Recovery) özelliğine sahiptir; yani kısa devre durumu ortadan kalktığında devre belirli bir süre sonra otomatik olarak tekrar aktif hale gelir.
⚠️ Önemli Teknik Uyarılar ve Montaj:Bağlantı şeması: 0V (B-), 4.2V (B1), 8.4V (B2) ve 12.6V (B+) sıralamasına sadık kalınmalıdır. Çıkış ve şarj girişleri P+ ve P- üzerinden sağlanır. Bekleme modundaki akım tüketimi (Sessiz Akım) 30uA’den azdır. İç direnci <100mΩ seviyesindedir. Montaj sonrası çıkış alınamazsa, P+ ve P- uçlarına şarj gerilimi uygulanarak devre uyandırılmalıdır.
📦 Paket İçeriği ve Satış Formatı:Bu ürün adet bazında satılmaktadır. Sepete eklediğiniz her 1 adet sipariş için, antistatik koruyucu ambalaj içerisinde 1 adet 3S 25A Balanslı BMS Devresi gönderimi sağlanır.
